모델의 기하학적 단순화
3D 프린팅을 위한 최적화의 첫 번째 단계는 모델의 기하학적 단순화입니다. 복잡한 모델은 출력 시 파일 크기가 커지고, 출력 시간이 길어지며, 정확도가 떨어질 수 있습니다. 기하학적으로 단순화된 모델은 프린팅 효율을 높이고, 오류를 최소화하며, 비용을 절감할 수 있습니다.
① 기하학적 단순화의 중요성

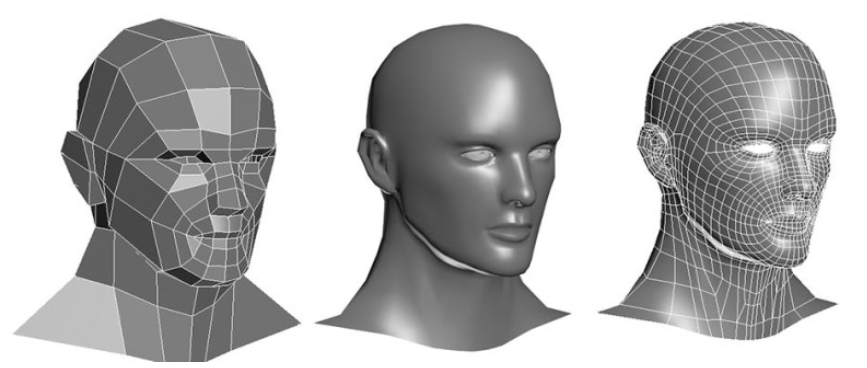

- 폴리곤 수 감소: 모델을 구성하는 폴리곤의 수를 줄이면, 모델의 복잡도가 낮아지고 출력 시간과 파일 크기를 절약할 수 있습니다. 3D 모델링 소프트웨어에서는 폴리곤 수를 최적화하는 기능이 제공되어 불필요한 세부 사항을 제거할 수 있습니다.
- 세밀한 곡선 처리: 모델에 세밀한 곡선을 추가할 때는 이를 삼각형 면으로 변환하거나, 베지어 곡선을 사용하여 최소화하는 방법을 고려할 수 있습니다. 곡선을 그대로 사용하면, 출력 시 정확도에 영향을 미칠 수 있기 때문입니다.
- 메시 최적화: 모델의 **메시(Mesh)**를 자동으로 최적화하는 도구를 사용하여, 불필요한 세부 사항을 제거하고 모델을 단순화할 수 있습니다. 이를 통해 기하학적 형태만을 필요한 만큼 유지하면서 출력할 수 있습니다.
② 기하학적 단순화가 필요한 상황
- 간단한 부품 출력: 기계 부품이나 기술적 부품에서 단순한 기하학적 형태만 필요할 때, 기하학적 단순화는 필수적입니다.
- 대량 생산 시 비용 절감: 복잡한 모델의 출력은 시간과 재료를 많이 소비하므로, 대량 생산을 고려할 때는 기하학적 단순화가 필요합니다.
서포트 구조 최적화
3D 프린팅에서 서포트 구조는 모델의 자기 지지 불가능한 부분을 지탱하는 역할을 합니다. 그러나 서포트 구조가 너무 많거나 잘못 설정되면, 출력이 비효율적이거나 후처리가 어려워질 수 있습니다. 따라서 서포트 구조의 최적화가 필요합니다.
①서포트 구조의 역할과 최적화 기술
- 서포트 밀도 조정: 서포트 구조의 밀도는 출력물의 강도와 출력 시간에 영향을 미칩니다. 서포트 밀도를 저밀도로 설정하면, 후처리가 쉬워지며, 재료 낭비를 줄일 수 있습니다. 그러나 너무 적게 설정하면 출력물의 안정성에 문제가 생길 수 있습니다.
- 서포트 패턴 조정: 서포트의 패턴을 변경하여 출력물의 물리적 특성에 맞게 최적화할 수 있습니다. 예를 들어, 격자형 서포트는 효율적으로 사용될 수 있으며, 선형 서포트는 정밀도가 높습니다.
- 서포트의 위치 및 각도 조정: 모델의 출력 각도를 바꿔 서포트 구조를 최소화하거나 서포트가 쉽게 제거되도록 위치를 조정할 수 있습니다. 출력 후 서포트 제거가 쉬워지면, 후처리 과정에서의 노력이 크게 줄어듭니다.
②서포트 구조 최적화가 필요한 상황
- 세부적인 디테일이 필요한 모델: 모델이 복잡하고 세밀한 디테일을 요구할 때 서포트는 불가피합니다. 그러나 서포트를 최소화하고 효율적으로 사용하면 후처리 시간을 줄일 수 있습니다.
- 복잡한 형태 출력: 모델의 일부가 기하학적으로 복잡하거나 자기 지지가 불가능할 때 서포트가 필요하며, 이를 잘 최적화해야 합니다.
출력 방향 최적화
3D 프린터에서 모델의 출력 방향은 결과물의 품질과 관련이 깊습니다. 출력 방향에 따라 서포트가 달라지고, 표면 품질이 영향을 받으며, 시간과 재료의 소비도 달라집니다. 따라서 출력 방향을 최적화하는 것이 중요합니다.
①출력 방향 최적화의 중요성
- 서포트 최소화: 출력 방향을 조정하여 서포트 구조가 최소화될 수 있도록 해야 합니다. 예를 들어, 평평한 면을 바닥에 놓고 출력하면 서포트가 필요 없는 경우도 많습니다. 출력 방향에 따라 서포트가 적게 필요한 부분을 찾아 설정하는 것이 효율적입니다.
- 표면 품질 향상: 수직으로 출력한 모델은 수평으로 출력한 것보다 표면 품질이 더 좋아지는 경우가 많습니다. 수직으로 출력하면 층간 접합이 더 잘 이루어지고, 표면이 매끄럽게 출력됩니다.
- 부하 분산: 출력 방향을 조정하면 층간 응력이나 부하 분산이 균일하게 이루어져, 출력물의 내구성과 강도가 향상될 수 있습니다.
②출력 방향 최적화가 필요한 상황
- 복잡한 모델 출력: 모델이 다각형이거나 불규칙한 형태를 가질 경우, 출력 방향을 잘 선택해야 합니다. 부품이 여러 방향으로 출력될 수 있도록 최적화하면 후처리와 품질 향상에 유리합니다.
- 강도와 내구성이 중요한 모델: 기계 부품이나 구조물에서는 출력 방향이 중요합니다. 적절한 출력 방향을 선택하면 강도와 내구성을 최적화할 수 있습니다.
