서포트란 무엇인가?

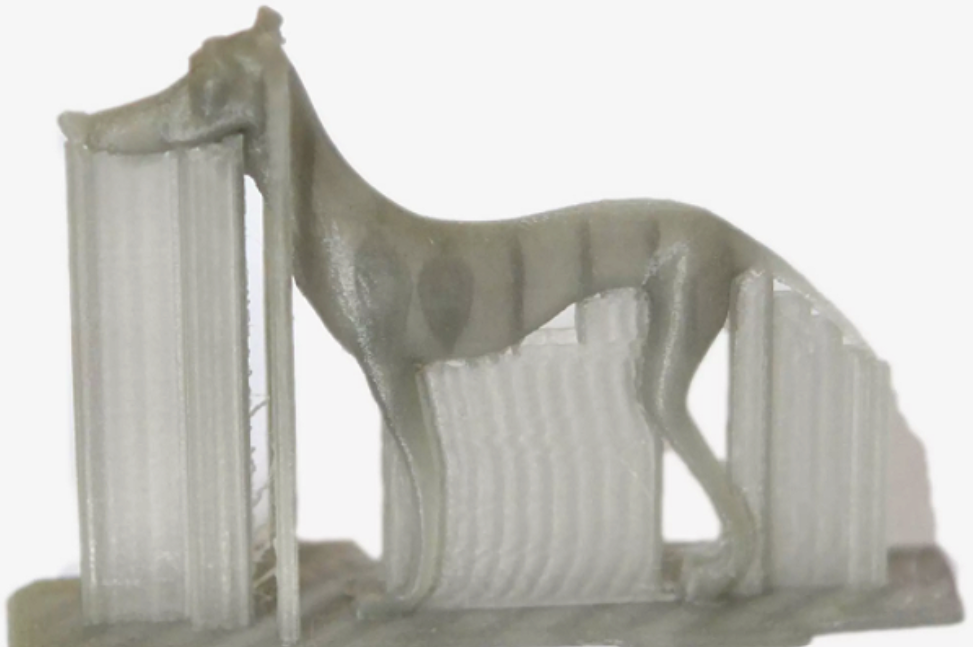

3D 프린팅 기술은 최근 다양한 산업 분야에서 활발히 활용되고 있습니다. 이 기술의 핵심은 설계한 모델을 실제 물리적인 형태로 출력할 수 있다는 점에 있습니다. 하지만 모델을 출력하는 과정에서 발생할 수 있는 몇 가지 어려움이 존재합니다. 그 중 가장 큰 문제는 모델의 특정 부분이 출력 중에 지지대 없이 떠 있는 경우 발생하는 불안정성입니다. 이 문제를 해결하기 위해 등장한 것이 바로 서포트입니다.서포트는 3D 프린팅에서 모델을 안정적으로 출력하기 위한 일종의 지지 구조물입니다. 이 구조물은 모델의 특정 부분을 지탱하거나 지지하여 출력 중에 형상 왜곡이나 기계적인 문제를 방지하는 역할을 합니다. 서포트는 출력이 완료된 후, 쉽게 제거할 수 있도록 설계되어 있으며, 주로 출력물의 바닥면이나 공중에 떠 있는 구조물에 사용됩니다.
3D 프린팅 과정에서 서포트가 필요한 이유는 여러 가지가 있습니다.
첫째, 3D 프린터는 주로 층층이 쌓아가는 방식으로 출력됩니다. 이때, 모델이 수평면에서 떠 있는 부위나 일부분이 위로 돌출된 경우, 그 부분을 안정적으로 지지할 수 있는 구조물이 필요합니다. 서포트가 없으면 해당 부분은 출력 도중 불안정하게 떨어져 나가거나 변형될 수 있습니다.ㅡ둘째, 복잡한 형상이나 세밀한 디자인을 출력하는 경우에도 서포트는 매우 중요합니다. 예를 들어, 공중에 떠 있는 구조물이나 긴 홀, 좁은 틈새 등은 서포트 없이는 출력이 불가능할 수 있습니다. 서포트는 이러한 어려운 형상도 출력할 수 있도록 돕습니다. 또한, 서포트는 프린터 헤드나 필라멘트의 손상 없이 안정적인 출력이 이루어지도록 합니다.
셋째, 서포트는 출력물의 최종 품질을 높이는 데 중요한 역할을 합니다. 서포트가 잘못 설정되거나 부적절하게 배치되면 출력물의 표면에 불필요한 흔적이나 결함이 발생할 수 있습니다. 따라서 서포트를 최적화하여 출력 품질을 개선하고, 후속 처리 작업에서 손쉽게 서포트를 제거할 수 있도록 해야 합니다.
3D 프린팅을 위한 서포트 설정 최적화 방법
서포트를 적절하게 설정하는 것은 3D 프린팅에서 매우 중요한 작업입니다. 서포트 설정을 최적화하면 출력 시간을 단축시키고, 출력물의 품질을 향상시키며, 후속 작업에서 불필요한 수고를 줄일 수 있습니다. 서포트를 설정할 때 고려해야 할 요소와 최적화 방법을 살펴보겠습니다.
-서포트 밀도 조정
서포트 밀도는 서포트를 얼마나 촘촘하게 배치할지를 결정하는 중요한 요소입니다. 밀도가 너무 높으면 서포트를 제거할 때 시간이 오래 걸리고, 불필요한 자원 소비가 발생합니다. 반면 밀도가 너무 낮으면 서포트의 역할을 제대로 하지 못하여 출력 품질이 떨어질 수 있습니다. 일반적으로 서포트 밀도는 10%에서 30% 사이가 적당하며, 출력할 모델의 크기와 복잡도에 맞게 적절하게 조절하는 것이 중요합니다.
-서포트 스타일 선택
서포트 스타일은 다양한 옵션을 제공하며, 각 스타일마다 특성이 다릅니다. 일반적으로 사용되는 서포트 스타일에는 격자형(Grid), 트리형(Tree-like), 라인형(Line) 등이 있습니다. 격자형은 구조적으로 안정적이고, 트리형은 자원 소모를 최소화하면서 복잡한 형상에 적합합니다. 출력할 모델의 형태에 따라 적합한 서포트 스타일을 선택하는 것이 중요합니다. 예를 들어, 넓은 평면을 가진 모델에는 격자형 서포트가 적합하고, 복잡한 형태의 모델에는 트리형 서포트를 고려하는 것이 좋습니다.
-서포트 각도 설정
서포트 각도는 출력 중 모델의 지지 각도를 얼마나 기울일지를 설정하는 값입니다. 일반적으로 45도 이하의 각도를 설정하는 것이 좋습니다. 이 각도보다 더 가파른 경사를 가진 부분은 출력이 어려울 수 있기 때문에 서포트를 추가하는 것이 필요합니다. 각도를 너무 낮게 설정하면 서포트가 과도하게 생성되어 자원을 낭비할 수 있으므로, 모델의 각도에 맞춰 적절하게 설정하는 것이 중요합니다.
-서포트 제거 용이성 고려
서포트를 설정할 때는 출력 후 서포트를 쉽게 제거할 수 있도록 고려해야 합니다. 서포트를 너무 단단하게 배치하면 제거할 때 출력물에 손상이 갈 수 있습니다. 따라서 서포트와 출력물 사이의 접착력을 최소화하는 방법을 고려하는 것이 중요합니다. 일부 프린팅 소프트웨어에서는 서포트와 모델의 접착력 조절 옵션을 제공하므로 이를 활용하여 최적의 설정을 찾는 것이 좋습니다.
-서포트 위치 최적화
서포트는 모델의 중요한 부분을 지지해야 하므로 서포트의 위치도 신중하게 설정해야 합니다. 서포트를 불필요한 곳에 배치하면 자원 낭비가 될 수 있으며, 모델의 표면에 불필요한 흔적이 남을 수 있습니다. 서포트 위치를 최적화하려면, 출력할 모델을 잘 분석하여 지지대가 필요한 부분에만 서포트를 배치하는 것이 필요합니다. 일부 3D 프린팅 소프트웨어는 자동으로 서포트를 배치하는 기능을 제공하지만, 때때로 수동으로 위치를 조정하는 것이 더 나은 결과를 가져올 수 있습니다.
-서포트 재료 선택
서포트를 설정할 때 사용할 재료를 선택하는 것도 중요한 부분입니다. 일반적으로 모델과 동일한 재료를 사용하는 것이 일반적이지만, 수용성 서포트를 사용하는 방법도 있습니다. 수용성 서포트는 물에 녹는 특성을 가지고 있어 후속 처리에서 서포트를 쉽게 제거할 수 있다는 장점이 있습니다. 그러나 수용성 서포트는 가격이 다소 비쌀 수 있으므로, 필요한 경우에만 선택하는 것이 좋습니다.
서포트 제거 후 후속 처리 방법
3D 프린팅을 통해 서포트를 제거한 후에는 출력물의 후속 처리 과정이 중요합니다. 서포트를 제대로 설정하고 제거하는 것이 출력물의 품질에 직접적인 영향을 미치기 때문에, 후속 처리에서의 세심한 관리가 필요합니다. 서포트 제거 과정에서 발생할 수 있는 흔적이나 결함을 최소화하고, 출력물의 표면을 매끄럽고 완벽하게 다듬기 위한 방법을 소개합니다.
-서포트 제거 방법
서포트를 제거하는 첫 번째 단계는 출력물에서 서포트를 물리적으로 분리하는 것입니다. 일반적으로 서포트는 손쉽게 제거할 수 있는 디자인으로 설계되지만, 때때로 강한 접착력이나 세밀한 부분으로 인해 추가적인 작업이 필요할 수 있습니다. 서포트를 제거할 때는 출력물이 손상되지 않도록 조심스럽게 작업해야 합니다. 손으로 간단히 떼어낼 수 있는 경우도 있지만, 더 복잡한 모델에서는 플라이어나 플라스틱 커터를 사용하여 서포트를 분리할 수 있습니다.
-표면 처리 및 후속 작업
서포트를 제거한 후 출력물의 표면에 자국이 남을 수 있습니다. 이러한 자국을 제거하기 위해서는 샌딩이나 연마 작업이 필요할 수 있습니다. 출력물의 표면이 거칠거나 울퉁불퉁한 부분이 있다면, 샌드페이퍼를 사용하여 점진적으로 매끄럽게 다듬어야 합니다. 시작은 거친 면으로 시작하여 점차 미세한 면으로 마무리하는 것이 좋습니다. 샌딩 후에는 물로 세척하여 먼지나 잔여물을 깨끗하게 제거해야 합니다.
-후처리 도장 및 마감 처리
후속 처리에서 중요한 또 다른 작업은 출력물의 도장입니다. 출력된 모델에 색상을 입히거나 추가적인 마감을 더함으로써 외관을 개선할 수 있습니다. 3D 프린팅 재료에 맞는 프라이머를 사용하여 도장 전 표면을 준비하고, 원하는 색상을 균일하게 칠합니다. 이때, 도료가 고르게 입혀질 수 있도록 여러 번 얇게 도포하는 것이 중요합니다. 도장 작업 후에는 클리어 코팅을 사용하여 마감 처리를 하여, 출력물의 내구성을 높이고 표면을 보호할 수 있습니다.
-수용성 서포트의 제거
수용성 서포트를 사용한 경우, 서포트 제거 과정은 물에 담그는 방식으로 더 간단해집니다. 수용성 서포트는 물에 쉽게 녹아내려, 후속 처리에서 훨씬 편리하게 제거할 수 있습니다. 하지만, 이 방식은 물에 담그는 동안 너무 오랫동안 방치하면 모델에 손상이 갈 수 있으므로, 적절한 시간 내에 서포트를 제거하는 것이 중요합니다. 수용성 서포트 제거 후에는 모델을 충분히 건조시키고, 남은 물기를 닦아내는 것이 필요합니다.
-후속 검사 및 품질 확인
서포트 제거 후에는 출력물의 품질을 최종적으로 확인하는 과정이 중요합니다. 모델의 크기나 형태가 정확하게 출력되었는지, 표면에 결함이 없는지 꼼꼼하게 점검해야 합니다. 또한, 모델의 각 부위가 제대로 연결되어 있는지, 기계적인 문제나 불안정한 부분은 없는지 확인하는 것이 중요합니다. 최종 검사를 통해 품질 문제를 사전에 발견하고 수정할 수 있습니다.
서포트 제거와 후속 처리 과정은 출력물의 완성도를 결정짓는 중요한 단계입니다. 이를 잘 처리하면, 3D 프린팅이 제공하는 잠재력을 최대한 활용할 수 있으며, 출력물의 내구성과 미적 가치를 높일 수 있습니다.
