서포트 구조의 역할 및 중요성
서포트 구조는 3D 프린팅에서 모델을 출력하는 동안 자기 지지 불가능한 부분을 지탱하는 중요한 역할을 합니다. 3D 프린팅은 층층이 쌓여가는 방식으로 이루어지기 때문에, 공중에 떠 있는 부분이나 과도하게 돌출된 구조물은 출력 도중에 무너지거나 불안정해질 수 있습니다. 서포트는 이러한 문제를 해결하기 위해 필요한 구조입니다.
① 서포트의 기능
서포트 구조는 단순히 모델을 지탱하는 역할을 넘어서, 출력물의 정확도와 완성도를 높이는 중요한 요소입니다. 서포트가 없으면 출력물이 불안정해지거나 출력이 중단될 수 있기 때문에, 서포트 구조의 설정은 매우 중요한 부분입니다.
- 지지 기능: 서포트는 모델이 출력되는 동안 떠 있는 부분을 지탱하여 중단 없이 프린팅이 가능하게 합니다. 예를 들어, 과도하게 돌출된 부분이나 하늘을 나는 구조가 있을 때 서포트를 사용하여 출력이 가능하게 만듭니다.
- 출력물 안정화: 서포트 구조는 프린팅 도중 출력물의 안정성을 유지하는 역할을 하며, 출력물이 고정된 상태에서 정상적으로 프린팅이 계속될 수 있도록 돕습니다. 출력물의 일부분이 떠 있는 부분이 많으면 서포트가 필수적으로 필요합니다.
- 후처리 용이성: 잘 설정된 서포트 구조는 후처리 과정에서도 손쉽게 분리될 수 있게 돕습니다. 서포트가 지나치게 복잡하거나 잘못된 위치에 배치되면, 후처리가 어렵고 시간이 오래 걸릴 수 있습니다.
② 서포트 구조가 필요한 이유
서포트가 필요한 이유는 출력물의 안정성과 정밀도를 높이기 위해서입니다. 3D 프린팅 과정에서 특정 각도나 형상이 자기 지지가 불가능한 경우가 많기 때문에, 이를 해결하기 위해 서포트가 사용됩니다.
- 과도한 돌출부: 모델에 돌출된 부분이나 구멍이 많을 때, 서포트 없이 출력이 불가능할 수 있습니다. 이런 부분을 서포트가 지지해주어 출력물이 안정적으로 완성될 수 있게 돕습니다.
- 자기 지지 불가능한 부분: 3D 프린터는 층층이 쌓여서 출력되기 때문에, 45도 이상 기울어진 부분은 자기 지지가 어려워 서포트를 반드시 사용해야 합니다. 서포트를 사용하지 않으면 출력물이 이탈하거나 무너지게 됩니다.
서포트 구조 유형 및 설정 방법
서포트 구조는 출력물의 형태에 맞추어 다양한 유형으로 설정할 수 있습니다. 각 서포트 유형은 출력의 효율성, 재료 소모, 후처리 용이성 등에 큰 영향을 미칩니다. 서포트 구조를 적절히 설정하는 것은 시간, 비용, 품질을 모두 고려하는 중요한 과정입니다.
① 격자형 서포트 (Grid Support)
격자형 서포트는 가장 일반적이며, 서포트가 격자 형태로 설정됩니다. 이 형태는 대부분의 3D 모델에 적합하지만, 재료 소모가 많고 후처리가 복잡할 수 있습니다. 격자형 서포트는 강도가 높아 많은 출력물에서 사용됩니다.
- 장점: 높은 강도와 지지력을 제공하여 복잡한 모델에도 적합합니다.
- 단점: 서포트를 분리하는 데 시간이 오래 걸리고, 재료 낭비가 클 수 있습니다.
② 선형 서포트 (Linear Support)
선형 서포트는 직선 형태로 배치되어 출력물의 기울어진 부분을 지탱합니다. 이 서포트는 재료를 절약하면서도 후처리가 용이한 장점이 있습니다. 그러나 복잡한 구조에는 적합하지 않을 수 있습니다.
- 장점: 간단한 모델에서 효과적이며, 후처리가 쉬운 구조입니다.
- 단점: 복잡한 모델이나 비대칭적인 구조에는 불편할 수 있습니다.

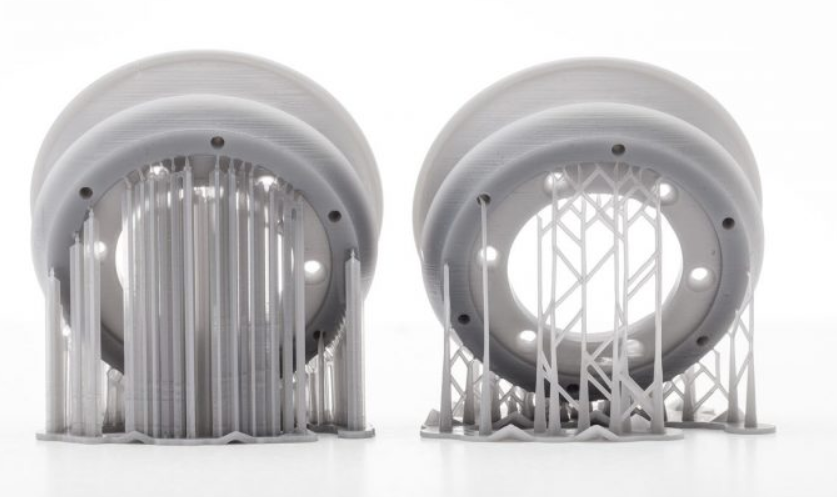

③ 트리형 서포트 (Tree Support)
트리형 서포트는 나무처럼 분기하는 형태로 설계되어, 재료를 절약하면서도 출력물의 지지력을 제공합니다. 이 서포트는 최소한의 재료로 최적화된 지지를 할 수 있어, 출력물이 복잡할수록 유리합니다.
- 장점: 재료를 적게 사용하며, 후처리 작업이 용이합니다.
- 단점: 강도가 낮을 수 있어 일부 출력물에는 적합하지 않을 수 있습니다.
서포트 최적화 및 후처리
서포트는 적절한 위치에 배치되고, 최소화될수록 효율적입니다. 서포트가 필요 없는 부분에 서포트가 형성되지 않도록 하고, 후처리가 쉬운 서포트 구조를 설정하는 것이 중요합니다.
① 서포트 위치 및 출력 방향 최적화
- 출력 방향 조정: 모델을 출력할 때 서포트가 필요한 부분을 최소화하는 방향으로 출력 각도를 설정합니다. 출력 방향을 바꾸면 서포트를 적게 사용하면서도 출력물의 품질을 유지할 수 있습니다.
- 서포트 위치 최적화: 서포트가 필요한 부분만 정확히 설정하고 불필요한 서포트가 생기지 않도록 합니다. 서포트가 필요한 위치에만 서포트를 배치하면 재료 낭비와 후처리의 시간을 줄일 수 있습니다.
② 서포트 제거 및 후처리
- 서포트 제거: 출력 후 손으로 또는 도구를 사용하여 서포트를 제거합니다. 서포트가 쉽게 분리될 수 있도록 설계하는 것이 중요합니다.
- 후처리: 서포트를 제거한 후, 표면이 거칠면 샌딩이나 다듬기 작업을 통해 매끄럽게 만들 수 있습니다. 또한, 용매나 열처리를 통해 후처리를 할 수 있습니다.
