1. 3D 프린터 레이어 문제
1)레이어 결합이란?

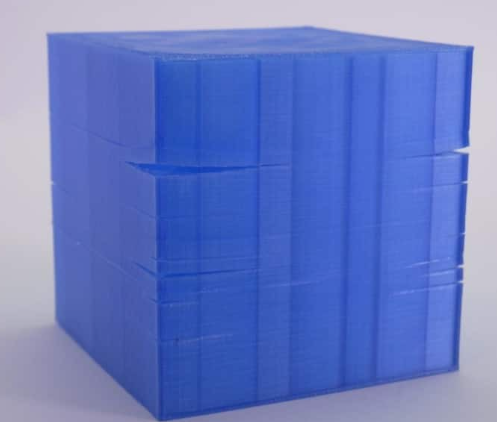

3D 프린팅에서 레이어 결합은 한 레이어가 다른 레이어와 잘 결합하여 강한 구조적 연결을 형성하는 것을 의미합니다. 결합이 잘 이루어지지 않으면 출력물에 균열, 왜곡, 기계적 강도 부족 등의 문제가 발생할 수 있습니다. 이는 작업 환경, 프린터 설정, 재료 특성 등 여러 요인에 의해 영향을 받습니다.
2)레이어 결합 문제의 주요 원인
- 온도 문제: 프린터의 노즐과 히팅 베드 온도가 너무 낮거나 불안정하면, 필라멘트가 제대로 결합되지 않고 출력물의 강도가 떨어집니다.
- 프린팅 속도: 프린팅 속도가 너무 빠르면 각 레이어가 제대로 쌓이지 않아 결합 불량이 발생할 수 있습니다.
- 냉각 속도: 급격한 냉각은 필라멘트가 빠르게 식어서 레이어 간 결합을 방해합니다.
- 베드 레벨링: 베드가 고르지 않으면 첫 번째 레이어가 제대로 붙지 않아 후속 레이어 결합에 문제가 생깁니다.
- 필라멘트 품질: 저품질 필라멘트는 균일하게 압출되지 않아 레이어 간 결합이 약해질 수 있습니다.
- 기계적 불안정성: 벨트 텐션, 샤프트, 노즐 상태 등의 문제로 프린터가 정확하게 동작하지 않으면 레이어가 고르게 쌓이지 않습니다.
- 서포트 설정: 서포트가 잘못 설정되면 출력물의 형태가 불안정해져 레이어 간 결합이 어려워질 수 있습니다.
- 프린터의 제어 시스템 오류: 소프트웨어 설정이 잘못되거나 하드웨어에서 문제가 발생하면, 프린팅 정확도가 떨어져 레이어 간 결합이 제대로 이루어지지 않습니다.
2. 해결 방법
1)프린터 설정 최적화
- 온도 조정:
- 노즐 온도는 필라멘트에 맞는 최적 온도를 설정해야 합니다. PLA의 경우 190-220°C, ABS는 230-250°C 정도가 일반적입니다.
- 히팅 베드 온도도 중요합니다. PLA의 경우 50-60°C, ABS는 90-110°C로 설정하여 첫 번째 레이어가 잘 부착되도록 합니다.
- 프린팅 속도 조정:
- 첫 번째 레이어는 속도를 50-70mm/s로 낮추고, 후속 레이어는 70-100mm/s로 설정하는 것이 일반적입니다. 첫 번째 레이어는 필라멘트가 베드에 잘 부착되도록 천천히 출력하는 것이 중요합니다.
- 냉각 속도 조정:
- 첫 번째 레이어에서 냉각 팬을 꺼두거나 아주 낮은 속도로 설정하여, 급격한 냉각을 방지하고 레이어 간 결합이 잘 이루어지도록 합니다. 후속 레이어에서 냉각 팬 속도를 점진적으로 올려줍니다.
- 베드 레벨링:
- 수동 또는 자동 레벨링을 통해 베드의 평평함을 확인하고, 첫 번째 레이어가 균일하게 부착되도록 합니다. 베드가 기울어져 있으면 필라멘트가 고르게 분배되지 않아 레이어 결합에 문제가 생길 수 있습니다.
2)재료 관리
- 고품질 필라멘트 사용:
- 필라멘트의 상태가 중요합니다. 고품질 필라멘트는 압출이 균일하고, 레이어 결합에 필요한 일관된 성질을 유지합니다.
- 필라멘트 보관:
- 필라멘트를 습기가 없는 곳에서 보관하고, 필요한 경우 건조기를 사용하여 습기를 제거합니다. 습기 흡수로 인해 필라멘트가 끊어지거나 균일하게 출력되지 않을 수 있습니다.
3)기계적 점검
- 노즐 청소:
- 노즐에 이물질이 막히지 않도록 주기적으로 청소합니다. 바늘이나 청소용 필라멘트를 이용해 노즐을 청소하고, 노즐 내부에 쌓인 잉여물을 제거합니다.
- 벨트 텐션 조정:
- 벨트가 너무 느슨하면 프린터 정확도가 떨어지며, 레이어가 고르게 결합되지 않습니다. 벨트 텐션을 적절히 조정하여 안정적인 이동을 유지합니다.
- 기계적 정렬 확인:
- X, Y, Z 축의 모터와 샤프트가 제대로 정렬되어 있는지 점검하고, 부품들이 마모되지 않았는지 확인합니다.
4)서포트 설정 최적화
- 서포트 밀도와 각도 조정:
- 서포트 밀도는 15-20%로 설정하고, 서포트의 각도를 45도 이상으로 설정하여 부드럽게 제거할 수 있도록 합니다. 서포트가 잘못된 각도나 밀도로 설정되면 출력물의 결합에 영향을 미칠 수 있습니다.
3. 점검 방법
1)출력물 점검
- 시각적 점검:
- 출력물이 완료된 후, 레이어 간 결합 상태를 시각적으로 점검합니다. 균열이나 틈새가 있으면 결합이 약한 부분을 찾아내어 문제를 파악할 수 있습니다.
- 강도 테스트:
- 출력물의 내구성을 확인하려면, 간단한 강도 테스트를 통해 레이어 간 결합 상태를 점검할 수 있습니다. 출력물에 압력이나 충격을 가해 약한 부분이 있는지 확인합니다.
2)내부 채움 점검
- 내부 채움 상태:
- 출력물이 완성된 후, 내부 채움 상태를 점검하여 내부 구조가 균일하게 채워졌는지 확인합니다. 내부가 고르게 채워지지 않으면, 레이어 결합이 약해질 수 있습니다.
- 서포트 제거 후 점검:
- 서포트를 제거한 후, 출력물의 결합 상태를 다시 한 번 점검합니다. 서포트를 제거하는 과정에서 출력물이 손상되거나 레이어 간 결합이 약해지지 않도록 주의합니다.
3)후처리 점검
- 후처리 과정 점검:
- 출력물의 표면을 다듬거나 경화 처리를 통해 결합 강도를 높일 수 있습니다. UV 경화가 필요한 출력물의 경우, 경화 상태를 점검하고 불균형이 있을 경우 재경화를 진행합니다.
- 기계적 내구성 테스트:
- 출력물에 실제로 힘을 가해, 실사용 환경에서의 내구성을 테스트합니다. 레이어 결합이 약하면 출력물에 균열이 발생할 수 있습니다. 출력물의 내구성을 점검하는 것이 중요합니다.
4)프린터 시스템 점검
- 펌웨어 및 소프트웨어 점검:
- 펌웨어와 슬라이서 소프트웨어가 최신 버전인지 점검하고, 오류가 없는지 확인합니다. 잘못된 G-code나 설정으로 인해 출력이 이상해질 수 있습니다.
- 온도 센서 점검:
- 온도 센서가 정확한 값을 읽고 있는지 확인합니다. 잘못된 센서 값은 노즐이나 베드 온도가 제대로 유지되지 않게 하여 레이어 결합에 영향을 미칩니다.
5)점검
| 항목 | 문제 원인 | 해결 방법 | 점검 방법 |
|---|---|---|---|
| 1. 온도 문제 | 노즐 온도 및 베드 온도가 낮음 불안정한 온도 유지 |
필라멘트에 맞는 최적의 노즐 온도 설정 (예: PLA 190-220°C, ABS 230-250°C) 히팅 베드 온도 설정 (예: PLA 50-60°C, ABS 90-110°C) |
출력물의 첫 번째 레이어 부착 상태 점검 출력 중 온도 안정성 확인 |
| 2. 프린팅 속도 | 너무 빠른 프린팅 속도 | 첫 번째 레이어 속도 낮추기 (예: 50-70mm/s) 전체 프린팅 속도 적정 조정 (60-100mm/s) |
첫 번째 레이어가 잘 부착되었는지 확인 출력물 표면의 균일성 확인 |
| 3. 냉각 문제 | 급격한 냉각으로 레이어 결합 방해 | 첫 번째 레이어에서 냉각 팬 속도 낮추기 후속 레이어에서 점진적으로 팬 속도 올리기 |
첫 번째 레이어의 결합 상태 확인 출력물의 표면이 균일하게 냉각되었는지 점검 |
| 4. 베드 레벨링 | 베드가 고르지 않음 첫 번째 레이어가 제대로 붙지 않음 |
수동/자동 베드 레벨링 베드의 평평함을 정확히 조정 |
첫 번째 레이어 부착 상태 점검 출력물의 기울어진 부분 확인 |
| 5. 필라멘트 품질 | 저품질 필라멘트 사용 | 고품질 필라멘트 사용 (균일한 압출과 결합력 보장) | 필라멘트의 균일성 점검 프린팅 중 필라멘트 흐름 상태 확인 |
| 6. 기계적 불안정성 | 벨트 텐션 불균형 노즐 상태 불량 |
벨트 텐션 조정하여 안정적인 이동 확보 노즐 청소 및 점검 |
벨트 텐션 상태 점검 노즐 막힘 여부 확인 |
| 7. 서포트 문제 | 서포트 설정 문제로 결합 방해 | 서포트 밀도 15-20%로 설정 서포트 각도를 45도 이상으로 설정 |
서포트 제거 후 결합 상태 점검 서포트가 적절히 제거되었는지 확인 |
| 8. 프린터 제어 시스템 문제 | G-code 오류 소프트웨어 설정 오류 |
최신 펌웨어 및 슬라이서 소프트웨어 업데이트 G-code 점검 |
출력 중 오류 발생 여부 확인 G-code가 올바르게 생성되었는지 점검 |
| 9. 온도 센서 문제 | 온도 센서가 정확하지 않음 | 온도 센서 확인 및 보정 센서 상태 점검 |
출력 중 온도 변화 확인 온도 센서의 정확성 점검 |
